Reguladores para Gases Especiais

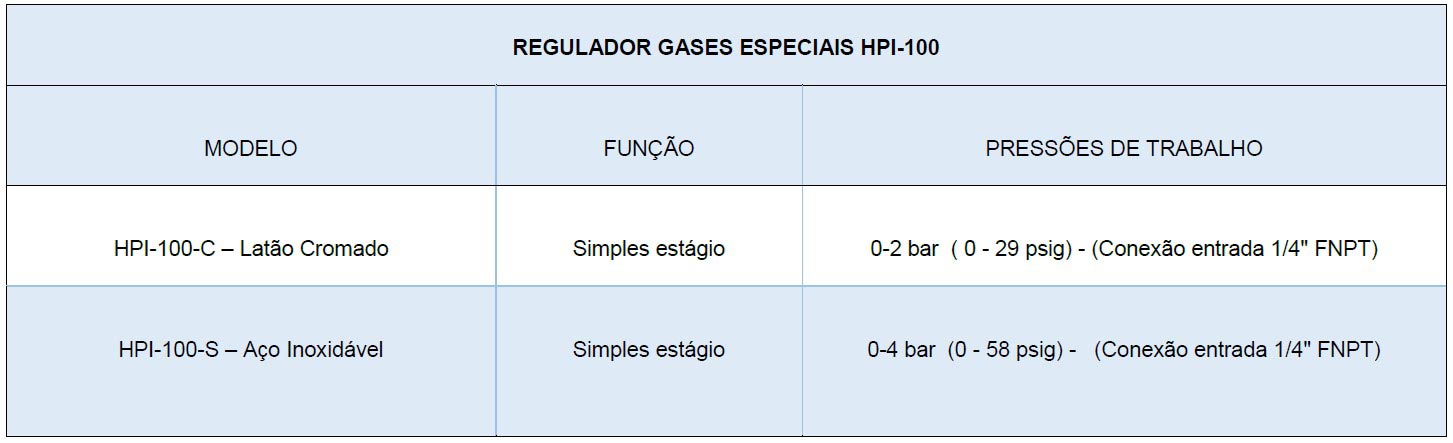

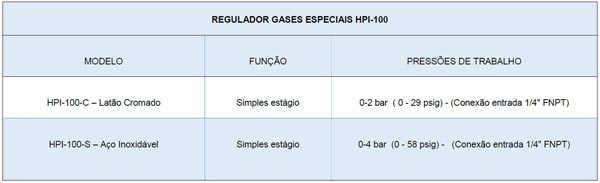

HPI 100

O modelo HPI 100 é um regulador de cilindro de simples estágio, usinado em latão cromado (HPI 100C) ou aço inoxidável (HPI100S). Projetado para aplicações que suportem um leve aumento na pressão de saída, quando do cilindro cheio para vazio.

Aplicações

• Aplicações de gás de alto teor de pureza;
• Gases de sistemas de amostra de pesquisa;
• Cromatografia gasosa;
• Calibração de gás;
• Processo de análise de gás;
• Sistemas de monitoramento de emissão.

Características

• Níveis recomendados de pureza de gases até o grau 6.0 (99.9999);
• Versão em aço inoxidável também aplicável para gases corrosivos após confirmação prévia da compatibilidade do material;
• O diafragma de aço inoxidável 316L elimina a contaminação por difusão ou desgasificação;
• HPI100C – corpo, tampa de válvula e acessórios cromados;
• HPI 100S – corpo, tampa de válvula e acessórios em aço inoxidável 316L;
• Estanqueidade - 1x10-9 mbar I/s He taxa de vazamento de hélio interna para manter os níveis de pureza do gás;
• Rosca de 1/8” FNPT ” na tampa do regulador para instalação do sistema de ventilação para fins de segurança, disponível na versão 316L SS;
• Pressão máxima de entrada 300 bar (4350 psig);
• Limpo para serviço de oxigênio.
• Um produto da marca Harris

HPI 100L

O modelo HPI 100L é um regulador de rede disponível em latão cromado (HPI 100LC) ou em aço inoxidável (HPI 100LS), para tubulações e outras aplicações com pressão de entrada de até 40bar (580 psig).

Aplicações

• Aplicações de gás de alto teor de pureza;
• Gases de sistemas de amostra de pesquisa;
• Cromatografia gasosa;
• Gás de calibração;
• Gases analisadores de processo;
• Sistemas de monitoramento de emissão.

Características

• Níveis recomendados de teor de pureza de gases até o grau 6.0 (99.9999);
• Versão em aço inoxidável também aplicável para gases corrosivos após confirmação prévia da compatibilidade do material;
• O diafragma de aço inoxidável 316L elimina a contaminação por difusão ou desgasificação;
• HPI 100LC – corpo, tampa de válvula e acessórios cromados;
• HPI 100LS – corpo, tampa de válvula e acessórios em aço inoxidável 316L;
• Estanqueidade - 1x10-9 mbar I/s He taxa de vazamento de hélio interna para manter os níveis de pureza do gás;
• Rosca de 1/8” FNPT ” na tampa do regulador para instalação do sistema de ventilação para fins de segurança, disponível na versão 316L SS;
• Pressão máxima de entrada 40 bar (580 psig);
• Limpo para serviço de oxigênio.
• Um produto da marca Harris

HPI 904
Regulador Simples Estágio Usinado de Alta Pureza

O modelo HPI 904 é um regulador para cilindro simples estágio, usinado em latão niquelado (HPI 904) ou latão cromado (HPI 904C). Projetado para aplicações que suportem um leve aumento na pressão de saída, quando do cilindro cheio para vazio.

Aplicações

• Sistemas de gases para pesquisa;
• Equipamentos analíticos;
• Calibração de equipamentos;
• Sistema de monitoração de emissões;
• Aplicações com laser.

Características

• Níveis recomendados de teor de pureza de gases até o grau 6.0 (99.9999);
• Versão em aço inoxidável também aplicável para gases corrosivos após confirmação prévia da compatibilidade do material;
• O diafragma de aço inoxidável 316L elimina a contaminação por difusão ou desgasificação;
• HPI 100LC – corpo, tampa de válvula e acessórios cromados;
• HPI 100LS – corpo, tampa de válvula e acessórios em aço inoxidável 316L;
• Estanqueidade - 1x10-9 mbar I/s He taxa de vazamento de hélio interna para manter os níveis de pureza do gás;
• Rosca de 1/8” FNPT ” na tampa do regulador para instalação do sistema de ventilação para fins de segurança, disponível na versão 316L SS;
• Pressão máxima de entrada 40 bar (580 psig);
• Limpo para serviço de oxigênio.
• Um produto da marca Harris

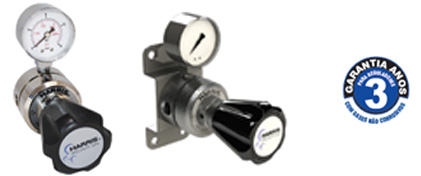

HPI 904 L
Regulador de Rede de Simples Estágio para Gases com Alto Teor de Pureza

O modelo HPI 904L é um regulador de rede simples estágio, usinado em latão niquelado (HPI 904L) ou latão cromado (HPI 904LC). Para montagens em painéis, tubulações e outras aplicações com pressão de entrada até 40 bar (580 psig).

Aplicações

• Sistemas de gases para pesquisa;
• Equipamentos analíticos;
• Calibração de equipamentos;
• Sistema de monitoração de emissões;
• Aplicações com laser.

Características

• Níveis recomendados de pureza dos gases até grau 5,0 (99,999);
• O diafragma de aço inoxidável 320L elimina a contaminação por difusão ou alívio de gás;
• HPI 904L – Corpo, tampa do regulador e acessórios niquelados;
• HPI 904LC – Corpo, tampa do regulador e acessórios cromados;
• Estanqueidade - 1x10-8 mbar I/s He taxa de vazamento de hélio interna para manter os níveis de pureza do gás;
• Configuração flexível com 4 portas;
• Rosca NPT de 1/8" no respiro da tampa para fins de segurança;
• Pressão máxima de entrada de 40 bar (580 psig) e 25 bar (362 psig) para a versão de acetileno AA;
• Limpo para serviço de oxigênio.
• Um produto da marca Harris

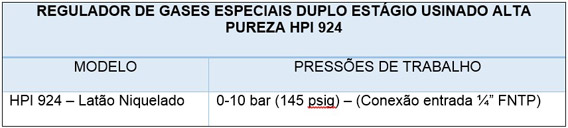

HPI 924
Regulador de Gases Especiais Duplo Estágio Usinado Alto Pureza

O modelo HPI 924 é um regulador de cilindro de duplo estágio, usinado em latão niquelado. Projetado para pressão constante de saída, para cilindros em condição cheia ou quase vazia.

Aplicações

• Sistemas de gases para pesquisa
• Equipamentos analíticos
• Calibração de equipamentos
• Sistema de monitoração de emissões
• Aplicações com laser

Características

• Níveis recomendados de pureza dos gases até grau 5,0 (99,999)
• O diafragma em aço inox 302 elimina a contaminação por difusão ou alívio de gases
• Válvulas com 2 cápsulas (primeiro e segundo estágios)
• Corpo, tampa do regulador e acessórios niquelados
• Estanqueidade – 1x10x8mbar I/s He taxa de vazamento de hélio do sistema de ventilação
• Pressão de entrada máxima 300 bar (4350 psig)
• Limpo para serviço de oxigênio
• Um produto da marca Harris

Dados técnicos

• Tipo DUPLO Estágio
• Pureza até 5.0
• Pressão de entrada máximo de 300 bar (4350 psi)
• Pressão de saída 2/4/10/20bar (29/58/145/290psi)
• Coeficiente de vazão Kv = 0,1548 (Cv = 0,18)
• Uso do oxigênio compatível.

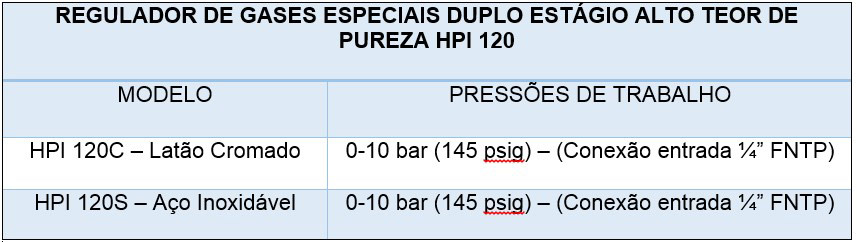

HPI 120
Regulador de Gases Especiais Duplo Estágio Alto Teor Pureza

O modelo HPI 120 é um regulador de DUPLO ESTÁGIO, usinado latão cromado (HPI 120C) ou em aço inoxidável (HPI 120S), Projetado para pressão constante de saída, para cilindros em condições cheia ou quase vazia.

Aplicações

• Gases de sistemas de amostra de pesquisa
• Cromatografia gasosa
• Calibração de gás
• Gás de calibração
• Processo de análise de gases
• Sistemas de monitoramento de emissão
• Aplicação a laser.

Características

• Níveis recomendados de teor de pureza de gases até o grau 6.0 (99.999)
• Versão em aço inoxidável também aplicável para gases corrosivos após confirmação prévia da compatibilidade do material
• O diafragma de aço inoxidável 316L elimina a contaminação por difusão ou desgasificação
• HPI 120C – corpo, tampa de válvula e acessórios cromados
• HPI 120S – corpo, tampa de válvula e acessórios em aço inoxidável 316L
• Estanqueidade – 1x10-9 mbar l/s He de vazamento de hélio interna para manter os níveis de pureza do gás
• Rosca de 1/8” FNPT” na tampa do regulador para instalação do sistema de ventilação para fins de segurança, disponível na versão 316L SS
• Pressão máxima de entrada 300bar (4350psig)
• Limpo para serviço de oxigênio.
• Um produto da marca Harris

Dados técnicos

• Tipo DUPLO Estágio
• Pureza até 6.0
• Pressão de entrada máximo de 300 bar (4350 psi)
• Pressão de sa~ida 2/4/10/20 bar (29/58/145/290 psi)
• Coeficiente de vazão Kv = 0,0602 (Cv = 0,07)
• Uso do oxigênio compatível.
