Central Manifold

Industrial / Medicinal

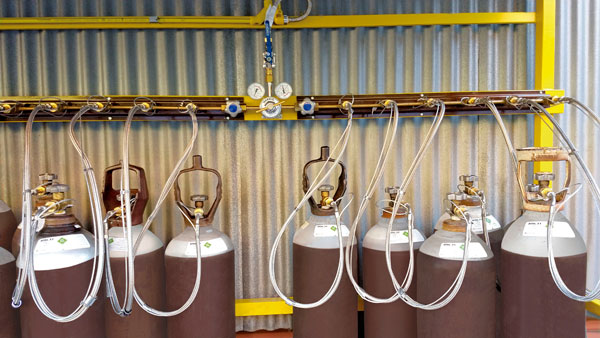

A Central Manifold é composta por conexões e blocos fabricados em latão padrão ABNT, válvula RTO para abertura e fechamento da passagem de gás, suportes em aço carbono para fixação em paredes ou painéis, serpentinas fabricadas em tubo de cobre ou em malha flexível em aço inox, que também são conhecidas como “chicotes”. Possuem 1 ou até 2 reguladores de pressão para controlar a pressão e vazão de saída e entrada, conectada em um bloco central; normalmente instalados no centro da Central Manifold, tubo em cobre de alta pressão-se for para uso em oxigênio, argônio, nitrogênio, mistura, CO² e outros gases inertes. Também pode ser fabricado com tubo de latão, para gases inflamáveis como o acetileno, o GLP, Gás Natural, entre outros.

Modelos de Centrais

  • Central Manifold 1x1
  • Central Manifold 2x2
  • Central Manifold 4x4
  • Central Manifold 6x6
  • Central Manifold 10x10

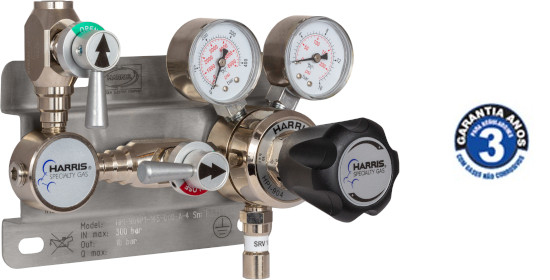

HPI 904 P1
Central simples com purga para gases com alto teor de pureza

O HPI 904P1 é uma central de suprimento de gás de alta pureza. O controle manual do regulador permite que o usuário ajuste a pressão de saída. O sistema inclui a função de purga. Projetado para aplicações que toleram um pequeno aumento na pressão oferecida, do cilindro cheio para cilindro vazio, ou como primeiro estágio da redução de pressão.

Aplicações

  • Controle de pressão em laboratórios – gases não corrosivos;
  • Teste de componentes;
  • Indústria petroquímica;
  • Sistema de monitoração de emissões;
  • Atmosfera controlada;
  • Equipamentos de manutenção e teste.

Características

  • Níveis recomendados de pureza dos gases até grau 5,0 (99,999);
  • Painel e suportes para montagem em parede já estão incluídos e prontos para instalação;
  • O diafragma em aço inoxidável 302 elimina a contaminação por difusão ou alívio de gases;
  • Função de purga e válvulas de fechamento do diafragma para fornecer melhores resultados;
  • Permite conectar 2 cilindros de gás ou um cilindro de gás e algum outro gás para operações de purga;
  • HPI 904 P1 – corpo, tampa do regulador e acessórios niquelados;
  • HPI 904 PC1 – corpo, tampa do regulador e acessórios cromados;
  • Taxa de fuga interna de hélio em 1x10-8 mbar I/s, a fim de manter os níveis de pureza do gás;
  • Entrada/saída - FNPT de 1/4";
  • Pressão máxima de entrada: 300 bar (4.350 psig);
  • Válvula de alívio externa padrão;
  • Limpo para serviço de oxigênio.

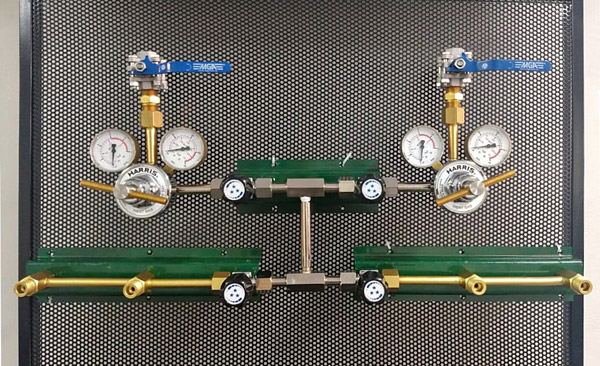

HPI 904 P2
Central dupla manual com purga para gases com alto teor de pureza

O HPI 904 P2 é uma central para suprimento de gases de alta pureza, com manipulação manual, que evita o tempo de inatividade alternando manualmente o suprimento de gás da bateria de cilindros de reserva de cilindros primário para o banco de cilindros de reserva. O ajuste manual do regulador individual permite que o usuário defina a pressão de saída. O sistema inclui a função de purga. Projetado para aplicações onde um leve aumento na pressão de entrega do cilindro cheio para o vazio pode ser tolerado ou como primeiro estágio de redução de pressão.

Aplicações

  • Controle de pressão em laboratórios;
  • Teste de componentes;
  • Indústria petroquímica;
  • Sistema de monitoração de emissões;
  • Atmosfera controlada;
  • Equipamentos de manutenção e teste.

Características

  • Níveis recomendados de pureza dos gases até grau 5,0 (99,999);
  • Painel e suportes para montagem em parede já estão incluídos e prontos para instalação;
  • O diafragma de aço inoxidável 302L elimina a contaminação por difusão ou desgasificação;
  • Função de purga e válvulas de fechamento do diafragma para melhores resultados;
  • Permite conectar 1 ou 2 cilindros de gás e algum outro gás para operações de purga;
  • HPI 904 P2 – corpo, tampa do regulador e acessórios niquelados;
  • HPI 904 PC2 – corpo, tampa do regulador de válvula e acessórios cromados;
  • Estanqueidade - 1x10-8 mbar I/s He taxa de vazamento de hélio interna para manter os níveis de pureza do gás;
  • Entrada/saída - FNPT de 1/4";
  • Pressão máxima de entrada: 300 bar (4.350 psig);
  • Padrão de válvula de alívio externa;
  • Limpo para serviço de oxigênio.

HPI 904 PSA
Central dupla semiautomática com purga para gases com alto teor de pureza

O HPI 904 PSA é uma central dupla manual semiautomático que evita o tempo de inatividade ao trocar automaticamente o suprimento de gás da bateria dos cilindros primário para o cilindro de reserva. O usuário redefine o banco primário girando o botão. Pressão de saída é pré-definida e fixa.

Aplicações

  • Controle de pressão em laboratórios;
  • Gases de sistemas de amostra de pesquisa;
  • Teste de componentes;
  • Indústria petroquímica;
  • Sistema de monitoração de emissões;
  • Atmosfera controlada;
  • Serviço e equipamento de teste.

Características

  • Níveis recomendados de teor de pureza de gases até o grau 5.0 (99.9999);
  • Inclui painel de montagem na parede e suportes;
  • Pronto para instalar o painel de montagem na parede;
  • O diafragma de aço inoxidável 302L elimina a contaminação por difusão ou desgasificação;
  • Função de purga e válvulas de fechamento do diafragma para os melhores resultados;
  • Possível conectar 2 cilindros de gás ou cilindro de gás e um gás para operação de purga;
  • HPI 904PSA – corpo, tampa do regulador e acessórios niquelados;
  • HPI 904PCSA – corpo, tampa do regulador e acessórios cromados;
  • Estanqueidade - 1x10-8 mbar I/s He taxa de vazamento de hélio interna para manter os níveis de pureza do gás;
  • Entrada/saída – 1/4” FNPT;
  • Pressão máxima de entrada 300 bar (4350 psig);
  • Padrão de válvula de alívio externa.
